Матричный коммутатор CM9770 Pelco может иметь 2048 входов и 512 выходов

Микропроцессорный матричный коммутатор Pelco CM9770 предназначен для организации работы в крупной полнофункциональной системы видеонаблюдения. Он может переключать до 2048 камер и до 512 видеомониторов с одного узла, комплектуется ПО на базе ОС Windows, а также поддерживает функции макропрограммирования. При использовании дополнительного оборудования PelcoNet матричный коммутатор позволяет осуществлять удаленный просмотр видео и управление им по TCP/IP. CM9770 предоставляет практически неограниченные возможности наращивания системы видеонаблюдения, а при использовании специальных сетевых интерфейсных модулей Pelco в единую сеть можно объединить до 24 коммутаторов.

В конструктивном исполнении матричный коммутатор CM9770 включает блок центрального процессорного устройства CM9770-CC1, один или несколько отсеков матричной коммутации CM9770-MXB, снабженных платами видеовходов и видеовыходов, и клавиатурный контроллер CM9760-KBD. Каждый отсек матричной коммутации имеет 32 мониторных видеовхода и 256 входов со сквозными каналами, через которые коммутатор позволяет подключать различные устройства системы видеонаблюдения, включая видеорегистраторы, и производить выборочную видеозапись.

В настоящее время компания Pelco поставляет на рынок матричные коммутаторы в трех базовых конфигурациях:

СM9770-96X16-X – матричный коммутатор на 96 входов и 16 выходов;

СM9770-128X16-X – матричный коммутатор на 128 входов и 16 выходов;

СM9770-256X32-X – матричный коммутатор на 256 входов и 32 выхода.

При этом возможные конфигурации коммутатора Pelco не ограничиваются базовыми моделями; в зависимости от архитектуры системы видеонаблюдения, коммутатор может быть доукомплектован матричными блоками с размерами матрицы от 32х16 до 2048х512.

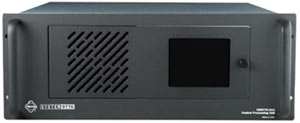

Центральное процессорное устройство CM9770-CC1, представляющее собой отдельный блок, осуществляет связь с внешним оборудованием и прием команд с внешних компьютеров, систем контроля доступа, программируемых логических контроллеров, информационных систем, а также систем освещения и сетей внутренней селекторной связи. Передача команд и данных производится через интерфейс RS-422.Для отображения данных  по диагностике системы и микропрограммированию матричный коммутатор снабжен внутренним графическим акселератором.

Отсек матричной коммутации CM9770-MXB – один из компонентов матричного коммутатора, представляет собой модуль с посадочными местами для плат видеовходов и видеовыходов. Каждый отсек снабжен блоком питания, рассчитанным на обслуживание 256 видеовходов и 32 видеовыходов. Дополнительно предусмотрена возможность установки резервного блока питания для каждого отсека. При использовании нескольких таких модулей можно собрать матрицу с максимальным размером - 2048х512.

Расширение системы видеонаблюдения производится путем подключения к матричному коммутатору дополнительных отсеков матричной коммутации с платами входов и выходов и последующего автоконфигурирования системы с помощью программного обеспечении CM9700-MGR. Подключение новых плат входов и выходов к уже установленному модулю CM9770-MXB осуществляется в режиме Plug-and-Play. Если матричный коммутатор не имеет свободных слотов, то можно воспользоваться методами горизонтального (увеличение числа видеовходов) и вертикального (увеличение числа видеовыходов) расширения матрицы. Максимальная емкость каждого коммутатора может быть доведена до 2048 видеовходов и 512 видеовыходов.

Объединение матричных коммутаторов в сеть осуществляется с помощью сетевого интерфейсного модуля CM9700-NW1, что дает дополнительные возможности наращивания системы. Через сеть будет обеспечиваться удаленный доступ к видеоданным, поступающим на каждый коммутатор Pelco, подключенный к сети. Всего в сеть может быть объединено до 24 коммутаторов, для подключения которых применяется витая пара, обеспечивающая стабильную связь между CM9700-NW1 и процессорным модулем коммутатора на расстояниях до 1219 м. При этом обмен данными между видеокоммутаторами и сетевым модулем осуществляется через интерфейс RS-422.

Во время подключения или отключения плат видеовходов и мониторных видеовыходов матричный коммутатор может находиться в рабочем состоянии. Параллельно со своими основными функциями он осуществляет также тестирование новых входов/выходов и автоматически обновляет конфигурацию системы, прописанную в управляющем ПО. Обновление прошивки вновь подключенных модулей коммутаторов до версии, используемой системой, происходит автоматически.

В случае ошибок в работе центрального процессора матричный коммутатор продолжает бесперебойную работу за счет встроенного резервного процессора и использования алгоритма «горячей коммутации». Дополнительные блоки питания, подключаемые к каждому из отсеков матричной коммутации, помогают исключить сбои в электропитании. В случае сбоя оператор системы видеонаблюдения получает сообщение об ошибке, но работа системы не прерывается.

Матричный коммутатор CM9770 предусматривает возможности макропрограммирования, что позволяет автоматизировать процесс управления системой видеонаблюдения. Запрограммировав в виде макросов часто повторяющиеся последовательности команд, оператор может назначить для каждого коммутатора в сети до 2000 макросов, каждый из которых может включать до 130 команд. Вызов макроса осуществляется посредством ввода запрограммированной комбинации клавиш с выносной клавиатуры, например CM9760-KBD. Более того, в виде макрокоманд могут задаваться системные последовательности операций (туры) или переходы коммутатора в предустановленные позиции. С помощью макрокоманд можно автоматизировать управление внешним оборудованием, включая видеорегистраторы, устройства контроля доступа, систем освещения и др.

В зависимости от конфигурации матричный коммутатор может обслуживать до 5000 внешних тревожных датчиков, которые подключаются к нему посредством тревожных модулей CM9760-ALM, рассчитанных на 64 тревожных входа. Для подключения CM9760-ALM имеется 10 последовательных портов (SERCOM) процессорного устройства CM9700-CC1, к каждому из которых можно подключить до 4 тревожных модулей. Помимо этого, матричный коммутатор может работать с программируемыми тревогами, поступающими при потере видеосигнала или получении инструкции ASCII от другой охранной системы. ПО CM9700-MGR позволяет объединить несколько тревог в группу, назначить список мониторов, на которые будет выводиться сообщение о тревоге, список клавиатур для подтверждения тревоги, а также запрограммировать действия по тревоге.

Диагностика состояния коммутатора осуществляется посредством светодиодных индикаторов, расположенных  на передней панели матричного отсека, и через экранное меню. Кроме того, матричный коммутатор оснащен системой самодиагностики, позволяющей оперативно находить причину неполадок в системе и быстро устранять ее. В целях безопасности доступ к управлению коммутатором надежно защищен системой паролей с распределением приоритетов. Каждому оператору системы видеонаблюдения присваивается персональный пароль (всего не более 99 операторов), а обладатель наивысшего приоритета может управлять поворотными камерами.

В матричном коммутаторе предусмотрена возможность оперативного обновления прошивки, включая самые последней версии. Для этого к CM9770 через последовательный порт подключается ноутбук, на который с сайта Pelco скачивается последняя версия ПО. При нажатии кнопки на передней панели матричный коммутатор автоматически обновляет прошивки всех подключенных к нему модулей.

Матричный коммутатор позволяет синхронизировать несколько камер видеонаблюдения, подключенных к одному коммутирующему устройству, и исключить вертикальную прокрутку при выводе сигнала с этих камер на монитор. Для этого используется сигнал V-Sync, распространяемый по коаксиальному кабелю. Для корректной работы этой функции необходимо, чтобы все синхронизируемые устройства были подключены к одной сети питания (к одной фазе).

 Основные технические характеристики центрального процессорного устройства CM9770-CC1

Основные технические характеристики отсека матричной коммутации CM9770-MBX-X

В настоящее время матричные коммутаторы Pelco серии CM9770 поступили на российский рынок. Для получения дополнительной информации на CM9770 и другое оборудование Pelco для систем видеонаблюдения направляйте запрос на pelco@pelco-cctv.ru или обращайтесь в офисы компаний, которые имеют статус - официальные дилеры Pelco. Здесь же вам предоставят данные о наличии товара на складе, сроках его доставки, скидках и другую информацию.
