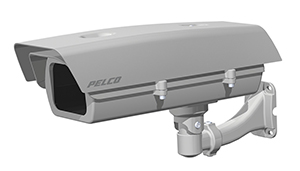

Универсальный термокожух Pelco EH20 для камер с фиксированной или вариофокальной оптикой

Защитные термокожухи серии EH20 марки Pelco by Schneider Electric рассчитаны на установку как внутри, так и вне помещений, и эксплуатацию при -30 … +50 °С. Их корпус из литого алюминия соответствует классам защиты от внешних воздействий IP66, NEMA 4X и IK10. Каждый термокожух данной серии имеет солнцезащитный козырек и настенный кронштейн крепления. Полезный объем любой из моделей, составляющий 10,16х7,62х22,86 см, позволяет размещать аналоговые и IP-камеры различных брендов с объективом. Обогреватель, вентилятор и камера внутри термокожуха могут получать питание от источников 24 V AC, 110/230 V AC, по технологии PoE+/HPoE, а боковое открытие крышки упрощает доступ к оборудованию.

При разработке серии EH20 модельного ряда 2017 года специалисты Pelco by Schneider Electric сохранили преемственность с популярной серией EH16, к которой относятся термокожухи EH16-3, и учли современные тренды в дизайне и оснащении подобного оборудования. Это позволило им создать серию действительно универсальных устройств для надежной защиты различных комбинаций «камера + объектив». Благодаря эстетичному внешнему виду, простому монтажу, боковому открыванию крышки для проведения инсталляционных и сервисных работ каждый термокожух EH20-x-x будет востребован на разных объектах практически в любом окружении. Внутреннее пространство термокожуха достаточно велико для размещения аналоговой или сетевой камеры стандартного дизайна, если ее габариты вместе с объективом на превышают 102х76х229 мм.

Оптимальные условия для работы камер с оптикой разных типов
В отличие от EH14, термокожухи EH20-x-x изготовлены из алюминия методом литья под давлением, имеют полиэфирное порошковое напыление и смотровое стекло толщиной 3 миллиметра. Размеры корпуса EH20 составляют 170х133х443 мм (не учитывая кронштейн), термокожух рассчитан на размещение малогабаритных и средних по размеру камер, оснащенных объективом с постоянным или переменным фокусным расстоянием. Следует отметить, что в термокожухе этой серии может разместиться камера с оптикой с фиксированной диафрагмой или автодиафрагмой.

Возможность использования EH20 для защиты мегапиксельных камер
Хорошо оснащенные, сравнительно небольшие термокожухи серии EH20-x-x могут обеспечить комфортные условия для функционирования передового видеооборудования. В серию входят модификации с различной заводской комплектацией, которые можно устанавливать в помещениях и в уличных условиях, когда термокожух необходим для защиты электронных компонентов и оптики камеры от воздействий окружающей среды. Важно подчеркнуть, что, в отличие от ряда предшественников, например, EU3512-3X, конструктив термокожуха EH20 и оптические свойства его смотрового стекла позволяют использовать EH20-P-H и другие модели серии для камер с мегапиксельным разрешением.

Удароустойчивость EH20-x-x и защита от непогоды
Наличие у EH20 необходимых сертификатов подтверждает соответствие термокожухов классу пыле- и влагозащиты IP66 и NEMA 4X (как и EH1512), а также степень удароустойчивости IK10. Такой термокожух не подведет в неблагоприятных внешних условиях, в ливень, при порывах ветра и осадках, убережет камеру от 30-градусных морозов и от жары в +50 °C. Чтобы на объектив камеры не попадали прямые солнечные лучи, способные ее «ослепить», термокожухи линейки EHxx снабжены регулируемым солнцезащитным козырьком.

Выбор из трех вариантов питания приборов обогрева и охлаждения
Семейство EH20 позволяет выбрать термокожухи с наиболее подходящим оснащением и источником/типом электропитания. Модель EH20-M представляет собой гермокожух, тогда как другие модификации оснащены обогревателем и вентилятором. При их питании, в зависимости от модели, термокожух позволяет использовать источники переменного тока с напряжением 24 В (EH20-2-H) и 110/230 В (EH20-3-H), а EH20-P-H поддерживает технологию Power over Ethernet (по PoE запитываются, например, камеры IXE+). Благодаря этому, а точнее поддержке PoE+ и HPoE, питающее напряжение получает и камера внутри термокожуха, и вентилятор, и обогреватель.

Многовариантность монтажа термокожуха
За счет малого веса (около 3 кг) и наличия в комплекте крепежного кронштейна для размещения EH20 на стене или вертикальном основании, установка термокожухов на объекте выполняется легко и быстро. В их нижней части имеются два кабельных ввода с сальниками PG11, через которые в термокожух прокладываются кабель питания и видеокабель, а кронштейн EM20 обеспечивает скрытую кабельную проводку. Удобные салазки (см. EH2512-3) внутри корпуса помогают быстро спозиционировать камеру и выполнять ее сервисное обслуживание. Для EH20 выпускаются дополнительные крепежные элементы EP21 и EC20, которые служат для установки термокожуха в подвесном положении, а также на трубы и столбы.

Технические характеристики на термокожухи серии EH20

Наружные термокожухи Pelco серии EH20 уже поступили на российский рынок. Для получения дополнительной информации на эти термокожухи и другие устройства марки Pelco by Schneider Electric для охранных систем видеонаблюдения направляйте запрос на pelco@pelco-cctv.ru или обращайтесь в офисы компаний, которые имеют статус – официальные дилеры Pelco. Здесь же вам предоставят данные о наличии товара на складе, сроках его доставки, скидках и другую информацию.
